SIMATIC HMI

Unified Comfort パネル

SIMATIC WinCC Unifiedは、装置のエンジニアリングやマシン、設備の設計で生じるデジタル化の課題を克服するために
準備された全く新しい見える化システムです。

SIMATIC HMI Comfort Panelの後継機になります。

SIMATIC HMI Unified コンフォートパネル

新しいパフォーマンス

マルチタッチ操作によるスムーズで快適な操作感
PDFやオフィスツールといったアプリケーションがプリインストール
Industrial Edgeアプリによる機能拡張対応
静電容量式(マルチタッチ)
Sm@rt Client,ブラウザによるリモートアクセス
JavaScript
デザインと使用感向上：

Custom Web Controls(ユーザーカスタマイズのオブジェクト作成)
操作機能の向上
Screen windowテクノロジを使用した画面切替技術
オブジェクトの動的化
Java Script,SVGグラフィックの採用
2種類のデザインラインナップ

Standardモデル

ロゴ有
シルバーフレーム

Neutralモデル

ロゴ無
ブラックフレーム

システムパフォーマンスの向上

	Comfort Panel 7-12"/15-22"	Unified Comfort Panel 7-12"/15-22"
PLC接続数	8	16
タグ数	2,048/4,096	8,000
アラーム	4,000/6,000	9,000
ロギングタグ	2,048	5,000
スクリプト	100/200	600
トレンド	300/400	600
トレンドコントロールにおけるトレンド数	8	20
画面数	500/750	800/1,200
-画面ごとのオブジェクト数	400/600	800/1,200
-画面ごとのタグ数	400	600/800

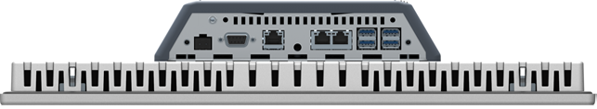

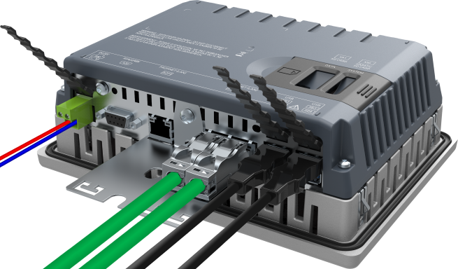

インターフェース

2 PortPROFINET Switch 1 IP address 100 Mbit
1 Port Ethernet 1 IP adress 100 Mbit/1 Gbit
Serial (422,485)to support 3rd party PLCs
4×USB 3.0 キーボード、USBメモリ、プリンタなどの接続
2× SD-Card プロジェクトデータやロギングファイル保存用
システムバックアップ用
Reset Botton デバイスのリセット

解像度と据え付け互換性

Comfort Panel	4.3" 480×272	7.0" 800×480	9.0" 800×480	12.1" 1280×800	15.4" 1280×800	18.5" 1366×768	21.5" 1920×1080
Unified Comfort Panel	画面サイズ解像度カットアウト	7.0" 800×480	9"→10.1" 1280×800 カットアウト拡張	12.1" 1280×800	15.6" 1366×768 カットアウト縮小フレームをご用意	18.5" 1920×1080 カットアウト縮小フレームをご用意	21.5" 1920×1080 カットアウト縮小フレームをご用意

Unified Comfortパネル

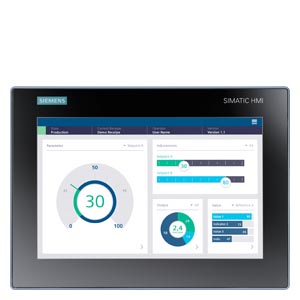

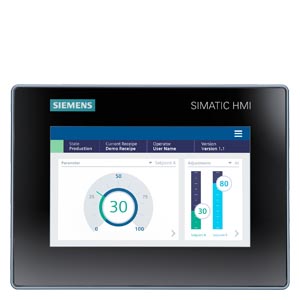

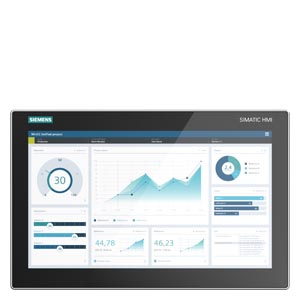

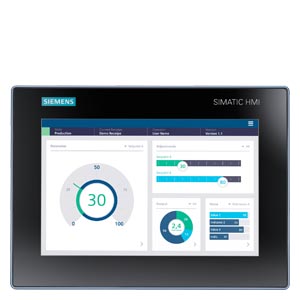

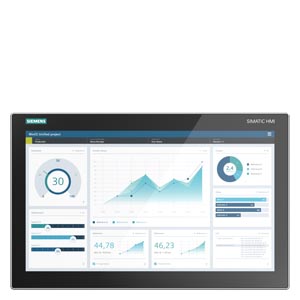

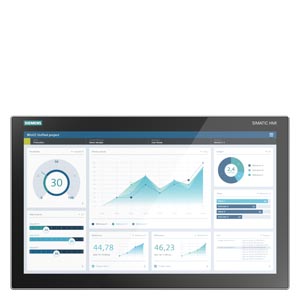

Unified Comfort Panel

	MTP700	MTP1000	MTP1200	MTP1500	MTP1900	MTP2200
解像度	800×480	1280×800	1280×800	1366×768	1920×1080	1920×1080
アスペクト比	15:9	16:10	16:10	16:9	16:9	16:9
フロント W×H(mm)	214×158	280×205	326×237	398×257	464×294	529×331
カットアウト WxH(mm)	197×141	264×189	310×221	382×241	448×278	513×315
接続性	三菱(MC TCP/IP,SLMP)、OMRON/Allen-Bradley(Ethernet/IP)、Modbus TCP/IP、OPC UA Server/Client
認証	CE、cULus、KC、RCM(C-TICK)、EAC、ATEX Zone2/22、IECEx Zone2/22、cULus Class \| Zone 2 Divison 2、FM Class｜Division 2、UKEX、CCCEX、ABS、BV、DNV、KRS、LRS、Class NK、CCS、RINA
