TP/OP/MPシリーズ フェーズアウトのお知らせ

SIMATIC HMIシリーズ
SIEMENSタッチパネル TPx77、Opx77、MPx77シリーズですが、生産終了となりました。
後継機に置き換えをご検討下さい。

HMI更新について(SIEMENSタッチパネル TPx77、Opx77、MPx77シリーズ)

  • SIEMENSタッチパネル TPx77、Opx77、MPx77シリーズですが、後継機種であるComfortパネルおよびBasicパネルのリリースに伴い 2012年10月にフェーズアウト(生産終了宣言)製品となりました。 今後は2014年9月末まではフェーズアウト(生産終了宣言)期間としての販売、 また2014年以降はメンテナンス期間として在庫分のスペアパーツ販売、 または現品修理及び交換での対応予定となっております。 後継機種であるComfortパネルシリーズは高機能かつ省電力など、変化するお客様のニーズに 対応できるタッチパネルになります。 またComfortパネルの開発環境は、より使いやすく、よりPLCとの親和性が高くなったWinCC V11 またはそれ以降のバージョンになりましたことを合わせてお知らせいたします。

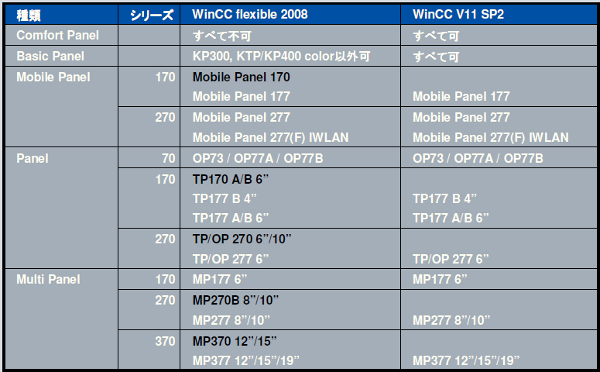

WinCC flexible HMIアップグレードサービス

HMIアップグレードサービスカタログ
通常装置メーカー様からのHMI設計データがないと、SIEMENSのタッチパネルは置換えができないのですが、
もしお手持ちの昔のHMIがWinCC flexibleというソフトで設計されているのであれば、
設計データをお持ちでなくても、現在の最新のタッチパネルに置き換えられるサービスです。

PROTOOLなどほかのソフトで設計されている場合、対応できないことがあります。
お手持ちの古いタッチパネルの型式などとともにお気軽にお問い合わせください。
対応可能かどうかを確認させていただき、お見積りいたします。

  • 古いSIEMENSのタッチパネルが付いている。
  • タッチパネルを新しくしたい。
SIEMENS製のタッチパネルでお困りのお客様は、ぜひ一度お問合せ下さい。

後継機への置き換え一覧

現行機種 後継機種
製品名 型式 製品名 型式
OP73 6AV6 641-0AA11-0AX0 KP300 Basic Mono PN 6AV6 647-0AH11-3AX0
OP77A 6AV6 641-0BA11-0AX1 KP400 Basic Color PN 6AV6 647-0AJ11-3AX0
OP77B 6AV6 641-0CA01-0AX1 KP400 Comfort 6AV2 124-1DC01-0AX0
TP177A※1) 6AV6 642-0AA11-0AX1 KTP600 Basic Color PN
KTP600 Basic Color DP
6AV6 647-0AD11-3AX0
6AV6 647-0AC11-3AX0
TP177B 4" 6AV6 642-0BD01-3AX0 KTP400 Comfort 6AV2 124-2DC01-0AX0
TP177B 6" 6AV6 642-0BC01-1AX1
6AV6 642-0BA01-1AX1
6AV6 642-8BA10-0AX0
TP700 Comfort 6AV2 124-0GC01-0AX0
OP177B 6" 6AV6 642-0DC01-1AX1
6AV6 642-0DA01-1AX1
KP700 Comfort 6AV2 124-1GC01-0AX0
TP277 6" 6AV6 643-0AA01-1AX0 TP700 Comfort 6AV2 124-0GC01-0AX0
OP277 6" 6AV6 643-0BA01-1AX0 KP700 Comfort 6AV2 124-1GC01-0AX0
MP177 6" 6AV6 642-0EA01-3AX0 TP700 Comfort 6AV2 124-0GC01-0AX0
MP277 8" Touch 6AV6 643-0CB01-1AX1 TP900 Comfort 6AV2 124-0JC01-0AX0
MP277 8" Key 6AV6 643-0DB01-1AX1 KP900 Comfort 6AV2 124-1JC01-0AX0
MP277 10" Touch 6AV6 643-0CD01-1AX1
6AV6 643-0ED01-2AX0
TP1200 Comfort 6AV2 124-0MC01-0AX0
MP277 10" Key 6AV6 643-0DD01-1AX1 KP1200 Comfort 6AV2 124-1MC01-0AX0
MP377 12" Touch 6AV6 644-0AA01-2AX0 TP1500 Comfort 6AV2 124-0QC02-0AX1
MP377 12" Key 6AV6 644-0BA01-2AX1 KP1500 Comfort 6AV2 124-1QC02-0AX1
MP377 15" Touch 6AV6 644-0AB01-2AX0 TP1900 Comfort 6AV2 124-0UC02-0AX1
MP377 19" Touch 6AV6 644-0AC01-2AX0 TP2200 Comfort 6AV2 124-0XC02-0AX1
※1)通信手段(PN/DP)により後継機種が異なる

置き換え変更点

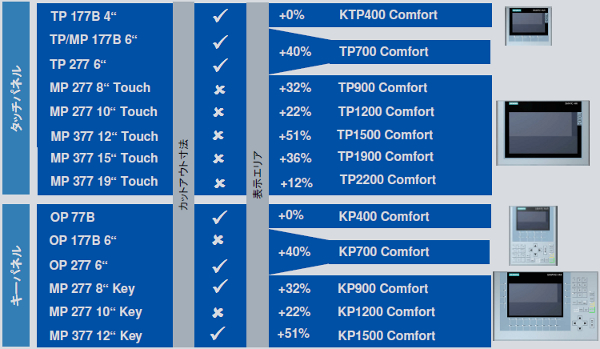

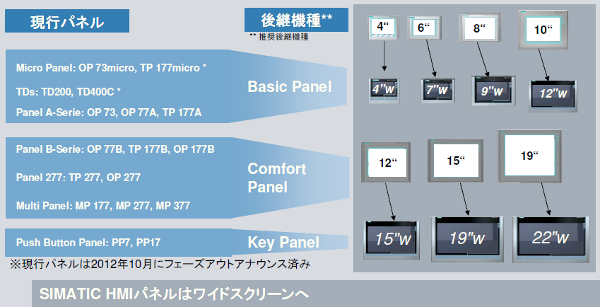

  • ポジショニング(TP/OP/MPの後継機種)
  • 現行パネルとのサイズ比較

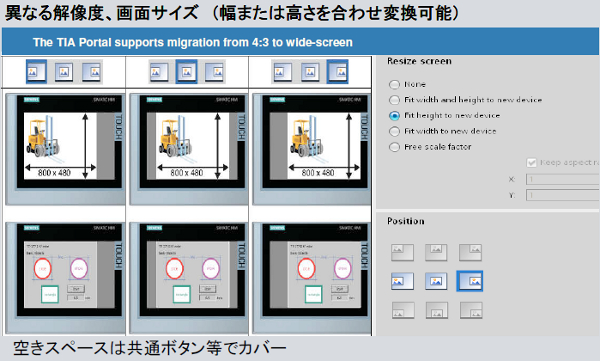

  • 画面サイズの違い
  • サポートするハードウェアの違い

エンジニアリングツール

後継機種の画面作成には、TIAポータル SIMATIC WinCCが必要になります。 後継機種以外の古いHMIには、WinCC flexibleを使用します。 WinCC flexible動作環境
項目 内容
ペレーティングシステム Windows XP Pro SP2/SP3、Windows Vista Business、Ultimate(32ビット)
開発環境 ランタイム
プロセッサ Pentium Ⅳ、1.6Ghz以上 Pentium Ⅲ、500MHxz以上
解像度 1024×768(XGA)以上 640×480(VGA)以上
メインメモリ 1Gバイト以上 512Mバイト以上
HDドライブ 2Gバイト以上 250Mバイト以上(ログ含まず)
DVD ROM ソフトウェアインストール用
